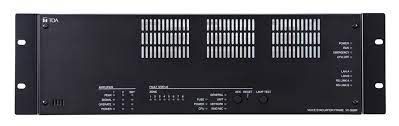

TOA VX-3016F - Khung hệ thống 16 kênh :
VX-3016F là bộ điều khiển tích hợp 16 vùng loa trong hệ thống âm thanh di tản dòng VX-3000 của TOA. Thiết bị phù hợp với tiêu chuẩn EN54 của châu âu về hệ thống âm thanh báo cháy. Thiết bị được trang bị sẵn các ngõ vào âm thanh và có thể kết nối trực tiếp với các đường ra loa khi chúng ta sử dụng cùng với các mô-đun tăng âm. Thiết bị cũng có thể thiết lập chế độ phát bản tin cảnh báo với mức ưu tiên cao hơn mức cảnh báo thông thường. Hai trạng thái khẩn cấp có thể được kích hoạt trong cùng một thời điểm (Khu vực cháy phát di tản, khu vực lân cận phát cảnh báo).
Với đặc tính kết nối qua mạng nên hệ thống có thể bố trí phân tán. Thiết bị bao gồm các đặc tính sau: Chức năng xử lý số cho phép điều chỉnh âm thanh từng ngõ vào riêng biệt và từng khu vực ra, chức năng chống phản hồi âm giúp giảm thiểu tiếng hú trong hệ thống PA, VOX là chức năng cho phép STAR/STOP thông qua tín hiệu âm thanh vào, chức năng ANC cho phép điều chỉnh âm thanh hệ thống theo độ ồn môi trường. (Chức năng ANC có thể phân biệt âm thanh đầu ra của thiết bị và tiếng ồn xung quanh. Âm thanh đầu ra của thiết bị không được coi là nhiễu). Có đèn hiển thị trạng thái lỗi và trạng thái của từng tăng âm trên bộ tích hợp. Thiết bị có sẵn 16 ngõ ra loa. Số tăng âm có thể gắn tối đa vào bộ tích hợp VX-3016F là 2. Chúng ta có thể sử dụng hai tăng âm này như 2 tăng âm công suất cho cả 16 vùng loa hoặc sử dụng một bộ làm tăng âm dự phòng, bộ còn lại sẽ kết nối với 16 vùng loa. Khi cả 2 tăng âm được gắn vào VX-3016F chúng ta có thể sử dụng kiểu 2-kênh 1-BUS/8 - vùng loa tuỳ chọn.
Có thể mở rộng vùng loa cần thông báo khi kết nối với bộ VX-3016F khác mà không cần đến Mô-dun tăng âm (Tối đa tới 64 vùng loa / 1 tăng âm).. Trên bộ VX-3016F có trang bị sẵn các ngõ vào ra cho tăng âm dự phòng nên thiết bị dễ dàng chia sẽ tăng âm dự phòng với các bộ VX-3000F khác.
Thông số kỹ thuậtTOA VX-3016F - Khung hệ thống 16 kênh :
Nguồn năng lượng | 31 V DC (phạm vi hoạt động: 20 - 33 V DC), khối đầu cuối có thể tháo rời (4 chân) |
---|---|
Sự tiêu thụ năng lượng | 90 W ở 31 V DC |
Các chỉ số | POWER (xanh lá cây) 1, RUN (xanh)… 1, KHẨN CẤP (màu đỏ)… 1, CPU OFF (đỏ)… 1, LAN A (xanh)… 1, LAN B (xanh)… 1, RS LINK A (màu xanh lục )… 1, RS LINK B (xanh lá cây)… 1 TÌNH TRẠNG NHANH (màu vàng) CHUNG… 1, ĐƠN VỊ (* 1)… 1, MẠNG (* 1)… 1, EMG MIC (* 1)… 1, FUSE (* 1) )… 1, POWER (* 1)… 1, CPU… 1, ZONE… 16 AMPLIFIER PEAK (đỏ)… 2, SIGNAL (xanh lá cây)… 2, OPERATE (xanh)… 2, POWER (xanh)… 2 |
Hoạt động | Công tắc điều khiển lỗi ... 2 (ACK / RESET) Công tắc kiểm tra ... 1 (LAMP TEST) Công tắc cài đặt: ID NUMBER, RESET, IMPEDANCE, Cài đặt (bảng mặt trước bên trong) |
LAN A, B | Số kết nối: 2 (LAN A, LAN B) Mạng I / F: Giao thức mạng 100BASE-TX : Giao thức TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, Giao thức HTTP Spanning: Hệ thống truyền âm thanh RSTP: Âm thanh gói TOA Phương pháp mã hóa âm thanh: Tần số lấy mẫu âm thanh PCM : 48 kHz Số bit định lượng âm thanh: 16 bit Thiết bị kết nối: VX-3004F, VX-3008F, VX-3016F, NX-300, Chuyển đổi kết nối HUB : Đầu nối RJ45 Cáp kết nối: Danh mục 5 xoắn cặp cáp (CAT5) Số giai đoạn của kết nối Cascade: Lên đến 7 Khoảng cách cáp tối đa: 100 m (328,08 ft) |
Liên kết RS A, B | Số đầu nối: 2 (RS LINK A, RS LINK B) Mức đầu vào âm thanh: 0 dB (* 2) Nguồn cấp dữ liệu: Max. 1 A trên đầu nối Đầu nối: Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) Khoảng cách cáp tối đa: 1200 m (3937,01 ft) |
Liên kết DS | Thiết bị kết nối: DS LINK Các bộ cấp nguồn Bộ kết nối: Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) Khoảng cách cáp tối đa: 5 m (16,4 ft) |
Liên kết tương tự | Số đầu nối: 1 đầu vào, 1 đầu ra Thiết bị kết nối: VX-3004F, VX-3008F, Đầu nối VX-3016F khác : Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) Khoảng cách cáp tối đa: 800 m (2624.67 ft) |
Kiểm soát đầu vào 1, 2 | 16 đầu vào, ngõ vào tiếp điểm không áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA Hệ thống phát hiện lỗi: Mạch ngắn, Mạch hở, Phương pháp: Phát hiện điện áp Đầu nối: Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cặp xoắn cáp (CAT5-STP) |
Kiểm soát khẩn cấp IN | Đầu vào 2: Đầu vào điện áp bị cô lập, đầu nối -24 đến +24 V : Đầu nối RJ45 Cáp kết nối: Loại 5 cáp xoắn đôi (CAT5) |
Hàm VOX | Ngưỡng: -60 đến 0 dB (bước 1 dB) Độ trễ: 0 đến +10 dB, Thời gian chờ: 10 ms - 10 s Có thể cài đặt cho mỗi đầu vào âm thanh |
Đầu ra điều khiển 1, 2 | Các đầu ra chung: 8 với ngõ ra CONTROL: 1 ngõ ra độc quyền: 3 với ngõ ra CONTROL 2 FAULT FAULT, CPU FAULT, CPU OFF Không tiếp điểm điện áp, đầu ra tiếp điểm điện, dòng điều khiển: 10 mA, chịu được điện áp: 28 V DC Connector: RJ45 connector Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) |
ATT / Đầu ra điều khiển | 16 đầu ra, không tiếp điểm điện áp, tiếp điểm relay (NC, NO, C), điều khiển dòng điện: 2 mA đến 5 A, chịu được điện áp: 125 V AC, Đầu nối 40 V DC : Khối đầu cuối có thể tháo rời (12 chân)… 4 |
Ngõ vào âm thanh 1, 2, 3, 4 | 4 đầu vào Độ nhạy: LINE: -20 dB (* 2), MIC: -60 dB (* 2) Cảm biến LINE / MIC / ANC (có thể thay đổi với phần mềm cài đặt) Kiểm soát độ sáng: điều chỉnh âm lượng với điều khiển âm lượng (bảng mặt trước) - vô cực tới 0 dB Trở kháng đầu vào: 47 kΩ, đáp ứng tần số cân bằng điện tử : 40 Hz - 20 kHz - / + 1 dB (tại DA CONTROL LINK, ngõ ra 0 dB) Biến dạng: 1 %%% trở xuống (tại DA CONTROL LINK, 0 Ngõ ra dB, 1 kHz) Tín hiệu để Noise Ratio: 60 dB trở lên (tại DA CONTROL LINK, A-weighted) Nguồn điện Phantom: 24 V DC, có thể được thiết lập với phần mềm cài đặt Connector: Block terminal (6 pins)… 2 |
