Cấu hình ThinkSystem SR570 :
Máy chủ Lenovo Server ThinkSystem SR570 có cấu hình như sau:
Mã sản phẩm (Model number) | Vi xử lý trung tâm (Intel Xeon processor*) | Bộ nhớ RAM (Memory RDIMM) | Raid điều khiển (Storage controller) | Khe cắm ổ cứng (Drive bays) Mặc định/tối đa (std /max) | Nguồn cấp (Power supply) |
---|---|---|---|---|---|
7Y03A04BSG | 1x 4215 8C | 1x 8GB (x8) | 1x RAID | 4 / 4 | 1x 750W |
Giới thiệu về ThinkSystem SR570:
Mạnh mẽ và giá cả hợp lý
- Máy chủ rack 1U Lenovo ThinkSystem SR570 phù hợp tuyệt vời cho dữ liệu lớn, phục vụ web và quy mô cơ sở hạ tầng. Đây là dòng máy chủ được thiết kế cho các môi trường Rack yêu cầu bộ nhớ đỉnh và hiệu suất hai ổ cắm, lưu trữ linh hoạt, giá trị nổi bật và quản lý trực quan.
- Nó có thể tăng tốc hiệu suất tính toán trên một loạt các ứng dụng với tối đa hai bộ xử lý Intel® Xeon® Scalable Family và cung cấp thêm 43% lõi so với thế hệ trước. Bộ nhớ nhanh hơn và dung lượng bộ nhớ lớn hơn của SR570 có khối lượng công việc lớn hơn, cung cấp dung lượng bộ nhớ 1TB, nhiều hơn 33% so với ThinkSystem SR530.
Tính đa năng và linh hoạt
- SR570 thích ứng với yêu cầu thay đổi tải công việc và tăng thông lượng I / O với nhiều yếu tố hình thức NIC, bao gồm LOM, ML2, và khe PCIe 3.0, cũng như thẻ riser I / O thay thế cho các cấu hình khe cắm adapter khác nhau.
- Ngoài ra, máy chủ SR570 hỗ trợ lựa chọn lên đến 10 khoang trao đổi nóng 2.5 "hoặc 4 hot-swap hoặc đơn giản-swap 3.5". Các khoang ổ đĩa này hỗ trợ SAS và SATA HDDs và SSD với thông lượng lên đến 12Gb SAS.
- Bốn trong số 2.5 "vịnh có thể là AnyBay, có khả năng hỗ trợ không chỉ SAS / SATA ổ đĩa, mà còn kết nối trực tiếp ổ đĩa NVMe cho cuối cùng trong hiệu suất lưu trữ. SR570 cũng hỗ trợ một hoặc hai ổ đĩa M.2 cho nhanh hơn, an toàn hơn Khởi động hệ điều hành
Linh kiện và đầu nối:

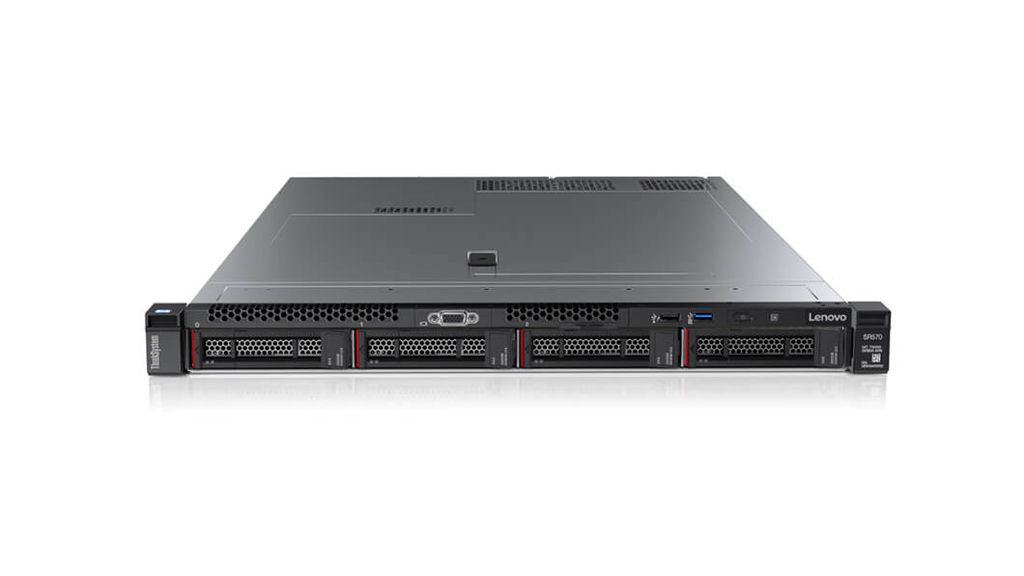

Hình dưới đây cho thấy mặt trước của máy chủ SR570 với bốn khoang ổ đĩa 3,5 inch.
Hình 2. Mặt trước của SR570: 4x ổ đĩa 3,5 inch
Hình dưới đây cho thấy mặt trước của máy chủ SR570 với tám khoang ổ đĩa 2,5 inch
Hình 3. Mặt trước của SR570: khoang ổ đĩa 2,5 inch
Hình dưới đây cho thấy mặt trước của máy chủ SR570 với 10 khoang ổ đĩa 2,5 inch.
Hình 4. Mặt trước của khoang ổ đĩa SR570: 10x 2,5 inch
Mặt trước của máy chủ SR570 bao gồm các thành phần sau:
Các khoang ổ đĩa trao đổi lên đến 4x 3,5 inch hoặc 8 x 2,5 inch hoặc 10 x 2,5 inch.
- Một cổng VGA (tùy chọn).
- Một cổng USB 3.0.
- Một cổng USB 2.0 với quyền truy cập Bộ điều khiển XClarity.
- Nút nguồn.
- Đèn LED trạng thái.
Hình dưới đây cho thấy phía sau máy chủ SR570 với ba khe cắm cấu hình thấp PCIe.
Hình 5. Mặt sau của SR570
Mặt sau của máy chủ SR570 bao gồm các thành phần sau:Up to three PCIe expansion slots (depending on the riser cards selected).
- Một khe cắm thẻ LOM.
- Hai cổng mạng 1 GbE trên bo mạch.
- Một cổng 1 GbE cho Bộ điều khiển XClarity.
- Một cổng VGA.
- Hai cổng USB 3.0.
- Tối đa hai nguồn cung cấp năng lượng trao đổi nóng.
Hình dưới đây cho thấy vị trí của các thành phần chính bên trong máy chủ SR570.
Hình 6. Khung nhìn bên trong của SR570
Các thành phần chính sau được đặt bên trong máy chủ SR570:
- Tối đa hai bộ xử lý.
- 16 khe DIMM (8 khe DIMM trên mỗi bộ xử lý).
- Lái xe backplanes.
- Hai đầu nối NVMe PCIe trên bo mạch.
- Một đầu nối mô-đun M.2.
- Một đầu nối thẻ LOM.
- Hai khe cắm cho thẻ riser PCIe.
- Một đầu nối TCM.
- Bốn (một bộ xử lý) hoặc sáu (hai bộ xử lý hoặc kiểu máy có các ổ đĩa hệ thống trao đổi nóng SFF 10 lần).
Thông số kỹ thuật:
Thuộc tính | Thông tin kĩ thuật |
---|---|
Yếu tố thuộc tính | Gía đỡ 1U |
Bộ xử lý | Tối đa hai bộ xử lý Intel Xeon Bronze, Silver, Gold hoặc Platinum Gen 2 lên đến 150 W TDP:
|
Chipset | Intel C622. |
Thẻ nhớ | 16 khe DIMM (Tối đa 8 DIMM trên mỗi bộ xử lý; 6 kênh bộ nhớ cho mỗi bộ xử lý với một DIMM trên mỗi kênh cho bốn kênh và hai DIMM trên mỗi kênh cho hai kênh) với sự hỗ trợ cho tốc độ và công suất định mức TruDDR4 RDIMM sau:
|
Persistent memory | Up to 4x 128 GB, 256 GB, or 512 GB TruDDR4 2666 MHz DCPMMs in the DIMM slots. |
Dung lượng bộ nhớ |
Lưu ý: Các cấu hình máy chủ có dung lượng bộ nhớ lớn hơn 1 TB cho mỗi ổ cắm (bao gồm cả DCPMM và RDIMM) yêu cầu bộ xử lý hỗ trợ tối đa 4,5TB (L-suffix) per socket. |
Bảo vệ bộ nhớ |
Lưu ý: Trong các cấu hình có DCPMM, phản chiếu bộ nhớ chỉ được hỗ trợ trong chế độ Ứng dụng trực tiếp (các chế độ DCPMM khác không hỗ trợ phản chiếu bộ nhớ) và chỉ áp dụng cho RDIMM (DCPMM không được nhân đôi). Dung lượng bộ nhớ không được hỗ trợ trong các cấu hình với DCPMM. |
Khoang ổ đĩa |
|
Các loại ổ đĩa | Ổ đĩa trao đổi nóng 2,5 inch:
Ổ đĩa trao đổi nóng 3,5 inch:
Ổ đĩa hoán đổi đơn giản:
Internal M.2 SSDs: 6 Gbps SATA up to 480 GB. Ghi chú:
|
Dung lượng dự trữ |
|
Bộ điều khiển lưu trữ | 6 Gbps SATA
12 Gbps SAS/6 Gbps SATA RAID
NVMe PCIe non-RAID
|
Vịnh ổ đĩa quang | None. Hỗ trợ cho ổ đĩa quang USB DVD RW bên ngoài |
Giao diện mạng |
|
I/O khe cắm mở rộng | Tối đa ba khe cắm tùy thuộc vào thẻ riser được cài đặt. Các khe như sau:
PCIe x16 khe 3 yêu cầu bộ xử lý thứ hai được cài đặt. |
Cổng |
|
Làm mát |
|
Nguồn cấp | Lên đến hai bộ cấp nguồn Titanium AC hiệu suất cao 550 W hoặc 750 W (100 - 240 V) hoặc 750 W (200 - 240 V) hiệu suất cao. Hỗ trợ HVDC (chỉ PRC). |
