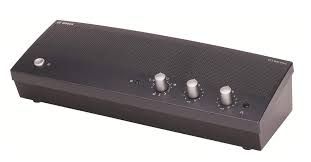

Thiết Bị Điều Khiển Trung tâm Bosch CCS-CUD là một bộ phận của hệ thống thảo luận CCS 900 Ultro điều khiển micrô của thiết bị dành cho chủ tọa và đại biểu, cũng như cung cấp kết nối cho đầu vào và đầu ra âm thanh. Thiết Bị Điều Khiển CCS-CUD có thể điều khiển tối đa 150 thiết bị mà không cần nhân viên vận hành. Loa màn hình tích hợp là một điểm đặc trưng của thiết bị điều khiển. Sản phẩm có giá tiết kiệm. được bảo hành 12 tháng chính hãng.
Cũng giống như nhiều thiết bị âm thanh Bosch khác, thiết bị điều khiển trung tâm Bosch CCS-CUD được sản xuất theo quá trình nghiêm ngặt, tuân thủ các quy định an toàn kỹ thuật, được chứng nhận châu Âu. Bosch CCS-CUD là bổ sung hoàn hảo cho các ứng dụng âm thanh phòng họp, hội nghị.
- Chế độ mở – cho phép chọn một đến bốn micrô (trừ micrô của chủ tọa) có thể hoạt động đồng thời
- Chế độ mở với tính năng tự động tắt – cho phép chọn một đến bốn micrô (trừ micrô của chủ tọa) có thể hoạt động đồng thời. Nếu đại biểu không phát biểu trong 30 giây, micrô sẽ tự động tắt
- Chế độ giành quyền – các đại biểu có thể giành quyền của nhau bằng cách đơn giản là kích hoạt micrô của mình. Tại một thời điểm bất kỳ, chỉ một micrô có thể hoạt động. (Lưu ý: ở chế độ giành quyền, đại biểu không thể giành quyền của chủ tọa)
- Chế độ chỉ chủ tọa – chỉ chủ tọa mới có thể phát biểu. Không thể kích hoạt micrô của đại biểu, ngay cả khi chủ tọa không phát biểu
- Chế độ thử nghiệm – kiểm tra xem các kết nối có chính xác không. Tất cả các vòng đèn của micrô và đèn LED của thiết bị đóng góp sáng lên để cho biết các thiết bị kết nối chính xác.
HƯỚNG DẪN SỬ DỤNG HỆ THỐNG ÂM THANH HỘI THẢO CCS 900 - BOSCH:
Để sử dụng ta kết nối các thiết bị với nguồn điện rồi bật hết các công tắc nguồn điện của từng thiết bị lên.
Trước tiên ta kiểm tra các micro chủ tịch và micro kết nối với bộ điều khiển trung tâm CCS-CUD có bị lỗi hay không ta vặn núm trên test trên bộ điều khiển CCS-CUD như hình vẽ:
Nếu ta nhìn thấy các đèn mầu đỏ trên micro chủ tịch và đại biểu sáng thì các micro đã kết nối thành công với bộ điều khiển trung tâm CCS-CUD. Sau khi kết nối thành công các micro đại biểu và chủ tịch thành công thì trên bộ điều khiển tâm CCS-CUD có các chế độ hoạt động tùy theo mục đích sử dụng của phòng họp. các chế độ hoạt động như sau:
Chế độ tắt micro tự động:
Chọn tối đa (1, 2, 3 hoặc 4) micro đại biểu có thể được kích hoạt một lúc. Nếu người nói im lặng khoảng 30 giây micro hoạt động sẽ tự động tắt.
Chế độ tắt micro bằng tay:
Chọn tối đa (1, 2, 3 hoặc 4) micro đại biểu có thể được kích hoạt một lúc.
Chế độ ưu tiên micro ấn sau:
Mỗi lần một đại biểu nhấn nút micro trên một đơn vị đại biểu, nó sẽ ghi đè lên các đại biểu đơn vị đang hoạt động. Vì vậy, chỉ có một đại biểu microphone đang hoạt động cùng một lúc. Micro chủ tịch luôn luôn có thể được bật lên.
Chế độ chỉ micro chủ tịch hoạt động
Chỉ có micro chủ tịch được hoạt động.
Trên bộ điều khiển trung tâm CCS-CUD còn có 2 núm volume đó là
Volume điều khiểm âm lượng loa của các micro đại biểu và chủ tịch
Nếu muốn tắt hẳn âm lượng loa của micro đại biều và chủ tịch thì ta bật công tắc on/off ở phía sau bộ điều khiển trung tâm như hình vẽ:
Lưu ý: Nếu hệ thống có loa ngoài thì ta nên tắt âm loa của micro chủ tịch và đại biểu.
Volum điều khiểm âm lượng loa trên bộ điều khiển trung tâm hoặc tai nghe cắm vào bộ điều khiển trung tâm CCS-CUD:
Sau khi đã cài đặt các chế độ hoạt động của bộ điều khiển trung tâm ta bắt đầu cài đặt âm lượng to nhỏ của micro không dây và micro đại biểu và micro chủ tịch sao cho cân bằng nhau bằng cách như sau:
Nếu micro không dây cắm vào bộ PLE-1ME120-EU thì ta điều chỉnh âm lượng to hay nhỏ micro không dây bằng cách vặn Volume Míc 3 như hình vẽ
Nếu micro không dây cắm vào bộ CCU-CUD thì ta điều chỉnh âm lượng to hay nhỏ micro không dây bằng cách vặn Gain sau bộ điều khiển trung tâm như hình vẽ
Còn điều khiển âm lượng to hay nhỏ cho micro chủ tịch và micro đại biểu bằng cách điều chỉnh Volume BGM như hình vẽ
Sau khi đã điều chỉnh âm lượng cân bằng cho micro không dây và micro đại biểu và chủ tịch xong thì khi hệ thống vào hoạt động ta điều chỉnh âm lượng to hay nhỏ cho hệ thống bằng cách điều chỉnh Volume tổng như hình vẽ:
• 1x 0.14" jack cắm ra tai nghe (3.5mm) stereo
Back
• 1x AC cấp nguồn vào
• 2x 7-pole circular kết nối chân âm , trunk in/out loop through interconnection
• 1x 3-pole kết nối chân âm XLR cắm microphone(có thể được sử dụng như line đầu vào bao gồm suy hao 50dB)
• 1 x Cinch connector pair, kết nối line vào/ra.
• 1 x Cinch connector pair, kết nối điện thoại vào/ra.
• 1 x Cinch connector pair, insertion input/output
• 2 x Cinch connector pairs (R/L channel), external recorder input/output
• Giao tiếp USB (CCS-CURD)Nguồn cấpĐiện áp vào: 100 to 240 VAC ± 10%
Dòng điện tiêu thụ: maximum 0.9A (100 VAC) to 0.3 A (240 VAC)
Nguồn DC cung cấp cho các thiết bị đại biểu và chủ toạ: 24V ± 1V (current limited)Âm lượngmute (50dB att.) + 10 steps of 1.9dBĐộ lợiGain reduction due to number of open microphones (NOM):
÷ NOM ± 1 dBTổng méo hàiNominal input (85 dB SPL): < 0.5
Max. input (110 dB SPL): < 0.5Tỷ lệ mẫuRecording: 32kHz
Playback: 32, 44.1, 48kHzBit RateRecording: 64, 96, 128, 192, 256 KBit/sec
Playback: any bitrateMountTabletop (portable or fixed) 19-inch rack flush mountingMaterialTop: polymer
Bottom: painted metalMàu sắcMàu than tro và đenKích thước (HxWxD)3.4 x 14.2 x 5.6" (84 x 361 x 143mm)
Height of feet: 0.22" (5.5mm)Trọng lượng3.3 lb (1.5kg)
