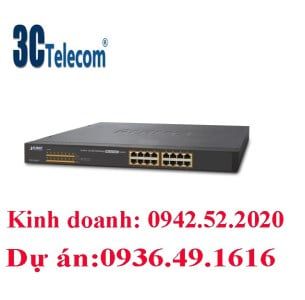

Giới thiệu chung về switch Planet PoE GSW-1600HP:
Quản lý nguồn tập trung cho hệ thống chuyển mạch tốc độ gigabit
Để tạo điều kiện cho các ứng dụng PoE với tốc độ gigabit, GSW-1600HP hỗ trợ 16 cổng gigabit cấp nguồn PoE, hỗ trợ chuẩn PoE IEEE 802.3af (15.4 W) IEEE 802.3at IEEE 802.3at (30.8W) trên tất cả các cổng. Nhờ hỗ trợ các công nghệ chuyển mạch tin cậy và các tính năng tiên tiến, GSW-1600HP tối ưu hóa việc cài đặt và quản lý điện năng của các thiết bị mạng, GSW-1600HP tối ưu chi phí cho việc cài đặt và quản lý điện cho các thiết bị APs, các thiết bị VoIP và các thiết bị giám sát camera. Thiết bị cũng tích hợp thời gian và chi phí triển khai nhờ tính năng tích hợp dữ liệu và cấp nguồn trên cùng một thiết bị, giảm thiểu việc đi dây điện và chi phí cho các ổ cắm điện hay phải đi dây nguồn
Giải pháp cấp nguồn PoE và tín hiệu hoàn hảo cho IP Camera
Thiết bị GSW-1600HP mang đến một hệ thống giám sát an toàn với chi phí phù hợp. Thiết bị hỗ trợ 16 cổng 10/100/1000 Mbps và hỗ trợ tính năng cấp nguồn PoE IEEE 802.3at có thể cấp nguồn PoE trên 16 cổng theo chuẩn IEEE 802.3af/IEEE 802.3at tại cùng thời điểm. Thiết bị cũng hỗ trợ kết nối tới thiết bị ghi hình NVR 16 kênh và NVR 8 kênh kết nối tới mạng trục chính và mạng giám sát. Với kiến trúc chuyển mạch nâng cao các tâp tin video được ghi hình từ các camera giám sát được lưu trữ trong thiết bị ghi hình NVR thông qua nhà quản trị có thể điều khiển và giám sát trong hệ thống mạng hay mạng từ xa
Thiết kế tiết kiệm năng lượng
GSW-1600HP hỗ trợ các công nghệ xanh hiện nay
- Chuyển sang chế độ chờ khi đường kết nối không hoath động tiết kiệm năng lượng
- Chế độ điện thông minh dựa trên chiều dài cáp
Chế độ chờ tiết kiêm điện năng giúp cho thiết bị GSW-1600HP tương thích với chuẩn Pre- IEEE 802.3az chuẩn tự động cấp nguồn thấp khi cổng không hoạt động. tính năng Cân bằng nguồn thông minh chủ động xác đinh mức điện năng cần thiết trên chiều dài cáp. Khi kết nối GSW-1600HP với cáp mạng ngắn hown 20m, một thiết bị có thể duy trì mức điên năng tối đa vì thiết bị có thể tự động phát hiện chiều dài cáp và giảm thiểu mức điên năng phù hợp. Các thiết bị kết nối có thể giảm mức điện năng tiêu thụ tổng thể góp phần tiết kiệm điện
Dễ dàng cài đặt và kết nối cáp
Thiết bị cung cấp tín hiệu mạng và cấp nguồn trên cùng một thiết bị, nhờ vậy sẽ giảm việc đi nhiều dây mạng, hay thiết kế thêm các ổ cắm gắn tường trần nhà, khó khăn ở những nơi không thể chạm tới. Thiết bị giúp giảm chi phí và đơn giản cài đặt. Tất cả giao diện đồng RJ-45 trên thiết bị GSW-1600HP hỗ trợ 10/100/1000 Mbps tự động nhận tốc độ phù hợp trên cáp mạng CAT 5/ CAT 5e/ CAT 6. Thiết bị cũng hỗ trợ chuẩn tư động nhận cáp chéo thẳng trên công nghệ Ethernet
- Mô hình ứng dụng:
Hỗ trợ cấp nguồn PoE cho môi trường làm việc
- Thông số kĩ thuật switch Planet PoE GSW-1600HP:
Những đặc tính chung
Hỗ trợ giao diện kết nối
Hỗ trợ 16 cổng 10/100/1000 Mbps
Mỗi cổng hỗ trợ cấp nguồn PoE 52V DC
Tính năng PoE
Tương thích với chuẩn PoE IEEE 802.3af/ IEEE 802.3at
Hỗ trợ cấp nguồn tới 16 thiết bị PoE IEEE 802.3af/ IEEE 802.3at
Hỗ trợ cấp nguồn PoE công suất tới 30W
Tự động nhận thiết bị cấp nguồn PoE
Hỗ trợ mạch vòng chống nhiễu
Hỗ trợ khoảng cách tới 100m
Chuyển mạch
Hỗ trợ chuyển mạch tốc độ 10/100/1000 Mbps, tự động điều chỉnh tốc độ và tự động nhận đầu cáp mạng
Hỗ trợ kiểm soát lưu lượng dựa trên chế độ hoạt động song công hay bán song công
Hỗ trợ bảng địa chỉ MAC 8K
Hỗ trợ 9K jumbo Frame
Tự động học địa chỉ
Hỗ trợ tính năng Pre-Energy-Efficient tiết kiệm năng lượng
Về phần cứng
Kích thước 19” 1 U
Hỗ trợ chỉ số đèn LED , PoE
Tiết kiệm năng lượng
- Tiết kiệm năng lượng khi không có kết nối
- Hỗ trợ mức điện áp theo chiều dài đầu cáp
Hardware Specification | ||
Network Port | 16 10/100/1000Base-T Auto-MDI/MDI-X RJ-45 ports | |
PoE Inject Port | 16-Port with 802.3af / 802.3at PoE injector function | |
LED Display | System | |
Power (Green) | ||
PoE Ethernet Interfaces | ||
PoE In-Use (Orange) | ||
10/100/1000Base-T Ports | ||
1000 (LNK/ACT, Green), 10/100 (LNK/ACT, Orange) | ||
Switch Architecture | Store and Forward switch architecture | |
MAC Address | 8K MAC address table with Auto learning function | |
Switch Fabric | 32Gbps | |
Switch Throughput | 23.8Mpps@64Bytes | |
Jumbo Packet Size | 9K Bytes | |
Flow Control | Back pressure for Half-Duplex. IEEE 802.3x Pause Frame for Full-Duplex | |
Power Requirement | AC 100~240V, 50/60Hz, 3.5A max. | |
Power Consumption | Max. 260 Watts / 885 BTU | |
Dimension (W x D x H) | 445 x 207 x 45 mm (1U height) | |
Weight | 2.54kg | |
Power over Ethernet | ||
PoE Standard | IEEE 802.3af Power over Ethernet / PSE | |
IEEE 802.3at Enhancement Power over Ethernet / PSE | ||
PoE Power Output | Per Port 52V DC, 300mA. Max. 15.4 Watts (IEEE 802.3af) | |
Per Port 52V DC, 590mA. Max. 30 Watts (IEEE 802.3at) | ||
PoE Power Budget | 220 Watts | |
Number of PD, 7Watts | 16 | |
Number of PD, 15.4Watts | 14 | |
Number of PD, 30.8Watts | 7 | |
Environment | ||
Operating environment | 0 ~ 50 Degree C | |
Storage environment | -40 ~ 70 Degree C | |
Operating Humidity | 5 ~ 95%, relative humidity, non-condensing | |
Storage Humidity | 5 ~ 95%, relative humidity, non-condensing | |
Standard Conformance | ||
Standard Compliance | IEEE 802.3 | Ethernet |
IEEE 802.3u | Fast Ethernet | |
IEEE 802.3x | Flow Control | |
IEEE 802.3af | Power over Ethernet | |
IEEE 802.3at | Enhancement Power over Ethernet | |
IEEE 802.3az | Pre-Energy-Efficient Ethernet | |
Regulation Compliance | FCC Class A, CE | |
